Ensamblaje de equipos informáticos

Montaje de un ordenador

En esta publicación explicaré los pasos mas importantes del montaje del hardware de un ordenador, sus componentes y las medidas de seguridad que tenemos que tener en cuenta.

Precauciones y advertencias de seguridad

Cuando montamos todos los dispositivos de un ordenador, tenemos que seguir unas medidas de seguridad para evitar problemas y daños. Es importante conocer las medidas de protección contra contactos eléctricos indirectos y directos, la seguridad en trabajos con tensión y sin ella, las técnicas informativas necesarias, el riesgo eléctrico en el trabajo con herramientas portátiles, los equipos de protección personal que hay y el posible riesgo de incendio.

• La descarga electrostática

La electricidad estática es una carga eléctrica que produce un campo eléctrico que puede ser medido y que puede interactuar con otros objetos a cierta distancia.

La descarga electrostática es un fenómeno eléctrico que hace que circule una corriente eléctrica repentina entre dos objetos de distinta potencia eléctrica. Una descarga electrostática puede cambiar las características eléctricas de un dispositivo semiconductor, degradándolo o destruyéndolo. También puede causar mal funcionamiento de equipos.

Este término es utilizado para describir corrientes indeseadas que causan daños en los equipos electrónicos.

Para evitar las descargas electrostáticas y que no dañemos el sistema tenemos que tener unas precauciones:

• Evitar el contacto directo de las manos con los productos.
• Mantener los componentes sensibles a la electricidad estática en su embalaje hasta que nos sea necesario.
• Colocar los componentes en una superficie conectada a tierra antes de sacarlo del embalaje.
• No tocar las patillas, los contactos ni los circuitos.

En el montaje y manejo de equipos informáticos:

• Aumentar la humedad ambiente.
• Descargarse tocando algo de metal.
• Zapatos con suela de cuero.
• Espray antiestático.
• Realizar el trabajo en zonas con poco riesgo de descargas.
• Evitar tocar los contactos de chips y tarjetas.

• Ordenadores y contaminación medioambiental

El uso de muchas sustancias tóxicas en el proceso de producción, un consumo muy elevado de agua y energía y el gran volumen de residuos tóxicos son problemas medioambientales relacionados con la fabricación de ordenadores.

• Los desechos eléctricos y electrónicos

Esto representa ya un 4% de la basura total en Europa. Solo un 11% de este material es reciclado. Debemos de desechar el material informático en puntos limpios.

La caja del ordenador

Sirve de soporte para los componentes internos y protegerlos de posibles daños. Existen de distintas formas,tamaños,etc. Tienen distinto factor forma para la organización interna y para saber que componentes son compatibles.

• El Chasis

Es la estructura metálica que sirve de soporte para montar las otras partes. Debe ser rígida  y resistente. Los bordes y esquinas deben ser redondeados para evitar cortes.

• La cubierta

Constituye la parte exterior de la caja y se adhiere al chasis. Se suele utilizar tornillos para asegurar la cubierta del chasis pero los hay sin ellos, y estos emplean agujeros para la sujección o los cierres por deslizamiento.

• El panel frontal y cableado LED/SW

El panel frontal cubre la parte delantera de la cubierta y hace que podamos ver información acerca del estado del ordenador mediante luces LED. También contiene el botón de encendido y el de reinicio. Estos están conectados a la placa base mediante un cable de dos hilos. También tendremos normalmente conectores USB y conectores de audio en el frontal de la caja.

• La fuente de alimentación

La fuente de alimentación tiene la función de proporcionar electricidad a los componentes internos del ordenador. Normalmente si una fuente de alimentación viene incluida con la caja, esta es de una potencia media-baja. Es recomendable comprarla por separado para mas potencia. Existen distintos factores de forma en las fuentes, ya que no todas sirven para todas las cajas.

• Otros componentes

Las cajas también disponen de mas componentes como la ranura intercambiable para los puertos de E/S, las ranuras de expansión, los orificios de ventilación, los ventiladores auxiliares, etc.

Herramientas y útiles

Las herramientas necesarias para el montaje son: un destornillador con punta de estrella (magnetizado a poder ser). Unos pequeños alicates para eliminar sujeciones, paneles metálicos, etc. Los tornillos necesarios suelen venir con el chasis cuando compramos la caja del ordenador.

Secuencia de montaje de un ordenador

La secuencia de montaje es orientativa ya que a veces suelen tener componentes que por su tamaño o dificultad de anclaje, se altera el orden para facilitar la instalación.


• Montaje preliminar de la placa base en la caja

Quitamos los tornillos de la tapa lateral de la carcasa y deslizamos la tapa hacia atrás.

Comprobamos que los conectores de teclado,ratón y demás de la placa base coinciden con el dibujo de la plantilla de hierro de la parte de atrás de la caja.

Tumbamos la caja e introducimos la placa base en la caja y localizamos los puntos de atornillado.

Sacamos la placa de la caja para atornillar en la chapa de hierro los separadores.

Antes de colocar definitivamente la placa es recomendable instalar el procesador y la memoria RAM en los zócalos correspondientes.

• Montaje del procesador en la placa base

Primero localizamos el socket y su palanca lateral, quitamos el protector de plástico y procedemos a su desbloqueo, elevamos la palanca hacia fuera y elevamos hasta que quede en posición vertical y levantamos la tapa metálica superior. Cogemos el microprocesador por los bordes y retiramos su protector y nunca tocar los conectores inferiores. Tenemos que fijarnos en las muescar para saber su posición correcta ya que solo tiene una posición. No forzamos ni presionamos hasta que no encaje perfectamente.

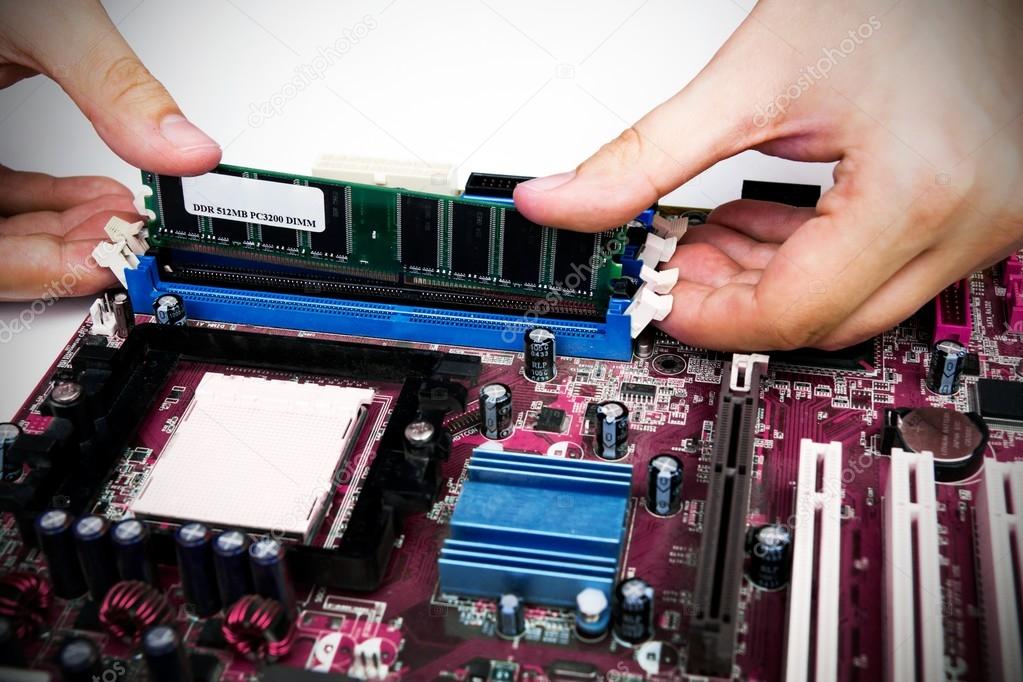

• Instalación de la memoria RAM

Para colocar las memorias primero bajamos las pestañas de seguridad laterales, colocamos las memorias en sus ranuras, siempre viendo que las muescas de la parte inferior este alineada perfectamente, y presionamos hacia abajo hasta que haga tope y los conectores de la memoria esten encajadas correctamente. Las pestillas blancas se deben de poner en vertical y se debe de oir un clic.

• Montaje definitivo de la placa base en la caja

Debemos de colocar suavemente la placa en su posición sobre los tornillos separadores y la encajamos correctamente en la plantilla de conectores traseros. Una vez colocado atornillamos la placa al chasis.

• Montaje del disipador/ventilador del procesador

Primero comprobamos su compatibilidad y el tipo de anclaje que necesita. Necesitaremos utilizar pasta térmica conductora para la correcta transmisión del calor entre el procesador y el disipador. Luego atornillamos y existen diferentes posiciones correctas asique se aconseja que la orientación sea la que permita conectar de forma más cómoda el cable de alimentación del disipador a la placa. Y por último conectamos el conector de corriente del ventilador a la placa base.

• Montaje/instalación de la fuente de alimentación

Debemos de colocar correctamente nuestra fuente de alimentación en el chasis, fijándola y atornillándola. Debemos colocar los conectores de la fuente en la placa base.

• Conexión de los sistemas de refrigeración de la caja

Las cajas actuales suelen venir con sistemas de refrigeración/disipación del calor. Estos ventiladores se conectan a la corriente eléctrica mediante conexión directa a la placa o mediante conexión directa a la fuente.

• Conexión de la tarjeta gráfica y tarjetas de expansión

Si la placa no tiene una tarjeta gráfica o queremos mejoras este apartado es necesario la instalación de una tarjeta a través de los diferentes buses de la placa. Suelen ser PCI Ex. x16.

Localizamos en el chasis la pestaña correspondiente a la salida de la tarjeta gráfica y con unos alicates desprendemos con cuidado la chapa metálica de protección. Si la tarjeta necesita alimentación propia localizamos los conectores y el cableado necesario y los conectamos. Sujetamos la tarjeta por los bordes superiores/laterales y la colocamos suavemente en la ranura PCI Express. Sin forzar encajamos haciendo presión hacia abajo.

• Últimos pasos en el montaje

Antes de cerrar la caja comprobamos conectando a la corriente el ordenador que funcione perfectamente. Para esto conectamos el cable de alimentación a una toma eléctrica y enchufamos al menos el monitor y el teclado para comprobar en la BIOS que se detecta toda la memoria y unidades de disco que estén instaladas, que todos los ventiladores esten en funcionamiento, que los botones de encendido y reiniciado funciones,etc.

Si todo esta bien desconectamos el equipo de la corriente eléctrica y colocamos todos los cables internos. Las cajas nuevas tienen pasacables para que los cables no se enganchen ni molesten. Y como último colocamos las tapas de la caja en su sitio y la atornillamos.
